安科瑞电气股份有限公司
ADW400环保用电监测模块
1概述
ADW400环保监测模块主要用于计量低压网络的三相有功电能，同时可选择四个回路的电流输入，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
2产品型号规格
2.1 ADW400主体模块命名规则
注:可选择外置吸盘天线，标配线长2米。
2.2配套互感器命名规则
2.3规格型号
表1 ADW400配套互感器规格型号
3技术参数
3.1无线计量模块
表2 ADW400主要功能
注：有源开关量输入DI仅用于接线方式为三相四线时，三相三线时禁止使用；
3.2电气特性
表3 ADW400电气特性
3.3环境条件
表4 ADW400环境条件
4 外形尺寸及安装说明（单位：mm）
4.1外形尺寸(单位：mm)
(1)ADW400尺寸图
ADW400尺寸图
(2)配套互感器外形尺寸

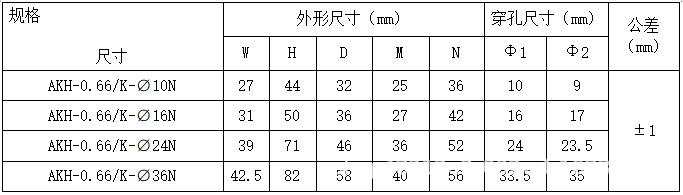

表5配套互感器外形尺寸
注：CH1～4每个回路的3个互感器共用同一条线束，线长1m。
配套互感器尺寸图
4.2 安装
ADW400安装方式便利，可导轨式安装和垂直安装；CH1～4同时可选择四个回路的电流输入;
