钢波纹管涵的几种常见形状及结构样式

　　形状：1、圆形 2、椭圆形3、拱形、马蹄形；结构形式：整装、拼装。整装法兰盘链接，适用于直径两米以下，拼装采用搭接高强螺栓连接，适用于直径两米以上。应用领域：圆管常用于公路涵洞、通道、桥梁加固；椭圆形马蹄形多用于通道涵、综合管廊、隧道加固内衬；拱形多用于通道涵、桥隧加固、风洞、明洞、桥涵。

波纹管对地基要求较低，而水泥制管则要求对地基夯实，甚至需要打桩，波纹管则需要和普通路基差不多的基底就行。在造价方面，涵道直径越大，回填土层越厚，与钢筋混凝土结构涵洞相比，造价越低。

除了造价方面便宜以外，波纹管的重量只是水泥制品的4%-20%，安装方便，工期平均缩短70%以上。

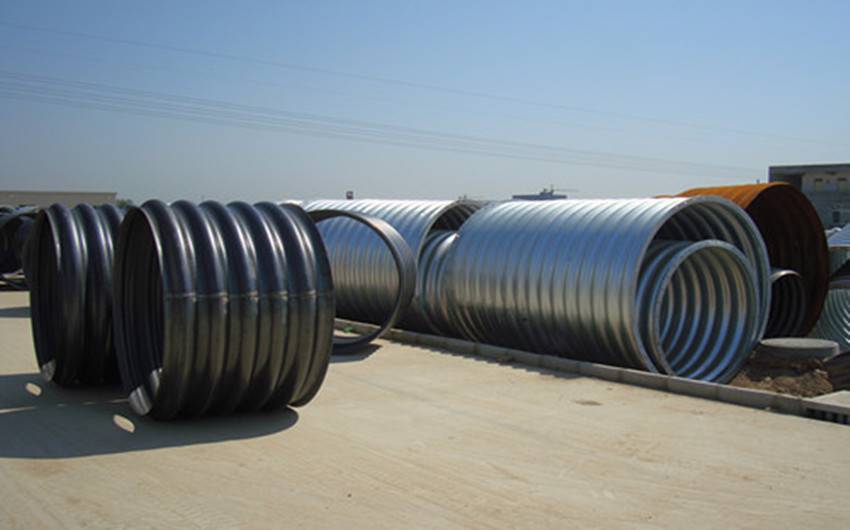

    管身由薄钢板压成波纹后，卷制成管节构成。整体式波纹管采用法兰连接；分片拼装式波纹管采用钢板搭接，并用高强螺栓连接 。
