产品简介

　　CWS-MS型全自动变频增压水泵是一种卧式小型分体式恒压供水系统。设备由微电脑供水专用变频器驱动控制增压泵(增压泵可指定市面任意品牌，如南方、格兰富、威乐等品牌，标配为浩雄)，具备全自动、恒压、差量补偿、过流/过载/过压/缺相/缺水保护、清洁卫生、节能、低噪音等特点，适用一般家用、别墅、写字楼、宾馆、旅馆、酒店、会所等场合自来水管道和冷热水增压，也可用于一般工农业生产流程加压供水。

　　注意：因型号众多以及增压泵可选其他众多品牌，因此本页面标价不代表产品实际价格，具体价格请联系我们选型后获取。

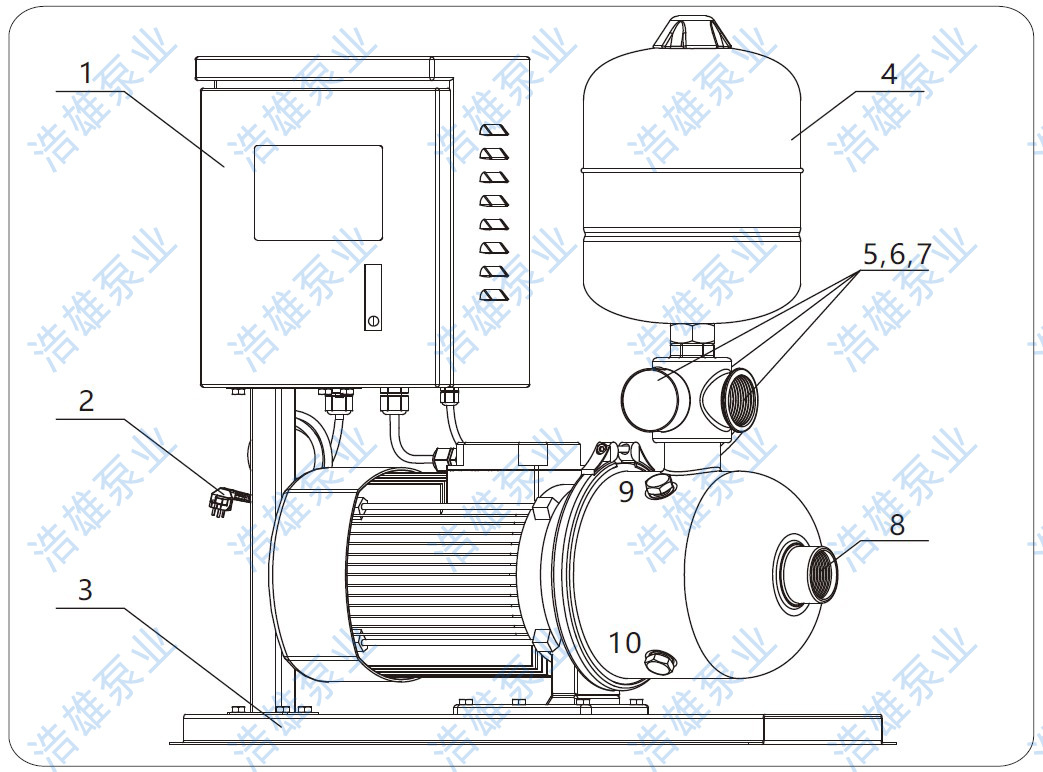

　　组成结构(增压泵可指定品牌)

　　上图中：1 变频控制箱 2 设备电源进线 3 设备底座 4 稳压罐 5 指针压力表 6 压力传感器 7 设备出水口 8 设备进水口 9 排气口/灌水口10 排水口

　　电气配置

　　设备支持单相220V/50Hz(功率≤2.2Kw时)或三相380V/50Hz接入。

　　设备为单相220V/50Hz时，标配国标三角插头，三相则只预留接线端。

　　设备电机和变频控制器均不带漏电保护装置，用户需要额外自行配置。

　　设备电机和电气控制系统均不具备防爆功能，不能用于易燃易爆场合。

　　功能特点

　　全自动运行。不仅全自动启停，还能智能识别用水量。压力差多少补多少，差量补偿供水。

　　紧凑美观。水泵和控制器集成于卧式泵一体，体积小巧、整体紧凑、美观大气。

　　清洁卫生。过流部件全304不锈钢/镀铬黄铜，清洁卫生，对介质二次污染甚微。

　　高精度恒压。高精度传感器和最新控制技术，无论用水量如何变化，水压绝不会一大一小。

　　缺水保护。不管进水是市政管网还是水池，都有可靠的缺水保护确保水泵不干转损坏。

　　简而强的人机交互。设备配备精简而强大的代码式人机交互，可设置优化100多项参数。

　　自设压力。通过设置界面，您可以方便快捷的设定目标压力值以满足不同的用水需求。

　　经济实惠。采用微电脑背负式变频器，无需其他控制模块，降低设备成本，售价更亲民。

　　高效、节能、低噪音。采用新一代节能电机，控制器自动优化输出，更加节能，噪音更低。

　　操作简便。出厂时经过调试并试运行，用户接通水电即可全自动运行。

　　典型用途

　　包括但不仅限于以下场合自来水管道或清水自动增压：

　　中小型建筑领域自来水管道自动增压。如家用、宾馆、别墅、酒店、办公楼、写字楼二次供水增压等。

　　配套设施清水增压。如为太阳能热水器、空气能热水器、净水机等设施前端自动增压。

　　自来水或循环水自动补水装置。高低位水池自来水、冷却设施的循环水等装置用于自动补水或增压。

　　工农业生产。如食品、制药、农产品加工、工业生产线、洗涤装置等自动补水增压。

　　实验室及其他需要自动启停并需要压力恒定的小流量用水场合智能增压。

　　型号意义

　　CWS - MS - 16 - 30

　　CWS：变频恒压供水系统

　　MS：小型分体式结构

　　16：额定流量，单位：吨/小时

　　30：额定流量时可达到的扬程，单位：米

　　选型参数表

CWS-MS2系列  额定流量：2 m³/h  连接方式：管螺纹  进口：G1“  出口：G1”
型号	电机功率 Kw	流量 m³/h	1.0	1.5	2.0	2.5	3.0	3.5
CWS-MS2-14	0.37	扬程 m	18	16	14	13	11	10
CWS-MS2-21	0.37		27	24	21	20	17	14
CWS-MS2-28	0.55		35	32	28	26	23	17
CWS-MS2-35	0.55		43	40	35	33	28	22
CWS-MS2-42	0.75		50	48	42	38	32	25



CWS-MS4系列  额定流量：4 m³/h  连接方式：管螺纹  进口：G1¼“  出口：G1”
型号	电机功率 Kw	流量 m³/h	2.0	3.0	4.0	5.0	6.0	7.0
CWS-MS4-15	0.55	扬程 m	18	16	15	13	10	7
CWS-MS4-22	0.75		27	25	22	19	15	10
CWS-MS4-30	0.75		36	33	30	26	20	13
CWS-MS4-38	1.0		44	41	38	32	26	20
CWS-MS4-45	1.1		53	50	45	40	33	24



CWS-MS8系列  额定流量：8m³/h  连接方式：管螺纹  进口：G1½“  出口：G1½”
型号	电机功率 Kw	流量 m³/h	4.0	5.0	6.0	7.0	8.0	9.0	10
CWS-MS8-12	0.55	扬程 m	15	14	13	12.5	12	9	8
CWS-MS8-20	0.75		25	23	22	21	20	14	12
CWS-MS8-24	1.0		32	29	27	25	24	21	17
CWS-MS8-27	1.5		43	40	38	34	27	25	20
CWS-MS8-36	1.85		50	46	44	40	36	30	26
CWS-MS8-43	2.2		56	51	48	44	43	35	28
CWS-MS8-48	2.2		65	57.5	57	50	48	42	34



CWS-MS12系列  额定流量：12 m³/h  连接方式：管螺纹  进口：G1½“  出口：G1½”
型号	电机功率 Kw	流量 m³/h	6.0	7.0	8.0	9.0	10	11	12	13	14
CWS-MS12-13	1.0	扬程 m	19	18	17.5	16	15.5	14	13.5	12	10.5
CWS-MS12-20	1.5		28	27	26	25	24	22	20	18	15
CWS-MS12-28	1.85		38	36	35	32	31	29	28	24	20
CWS-MS12-33	2.2		47	45	43	41.5	39	36	33.5	30.5	27
CWS-MS12-39	3.0		53.5	52	50	47.5	45	42	39	35	30



CWS-MS16系列  额定流量：16 m³/h  连接方式：管螺纹  进口：G2“  出口：G2”
型号	电机功率 Kw	流量 m³/h	8.0	10	12	14	16	18	20	22	24
CWS-MS16-10	1.0	扬程 m	12	11.5	11	10.5	10	9	8	7	6
CWS-MS16-20	1.5		24	23	22	21	20	19	16	14	12
CWS-MS16-30	2.2		38	36	34	33	30	28	26	23	20



CWS-MS20系列  额定流量：20 m³/h  连接方式：管螺纹  进口：G2“  出口：G2”
型号	电机功率 Kw	流量 m³/h	10	12	14	16	18	20	22	24	26	28
CWS-MS20-10	1.0	扬程 m	13	12.5	12	11.5	11	10.5	10	9	8.5	7.5
CWS-MS20-20	1.85		25	24	23	22	21	20	18	16	14	12
CWS-MS20-30	3.0		39	38	36	35	33	31.5	30	27	24	21

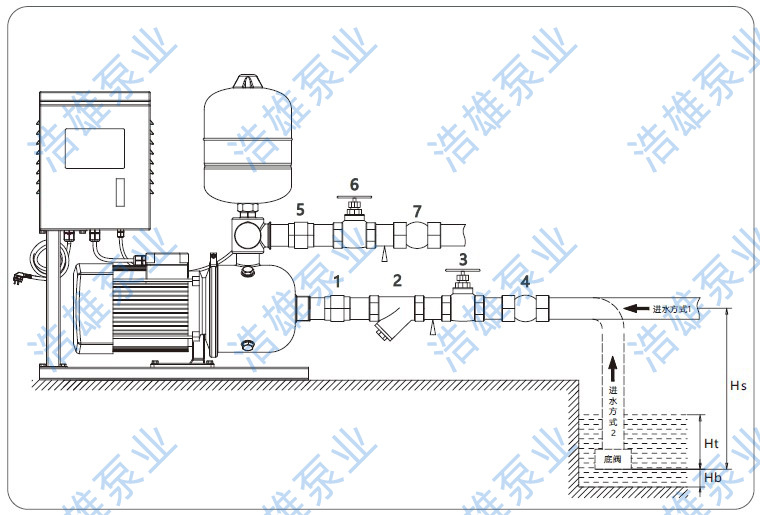

   　　安装图示

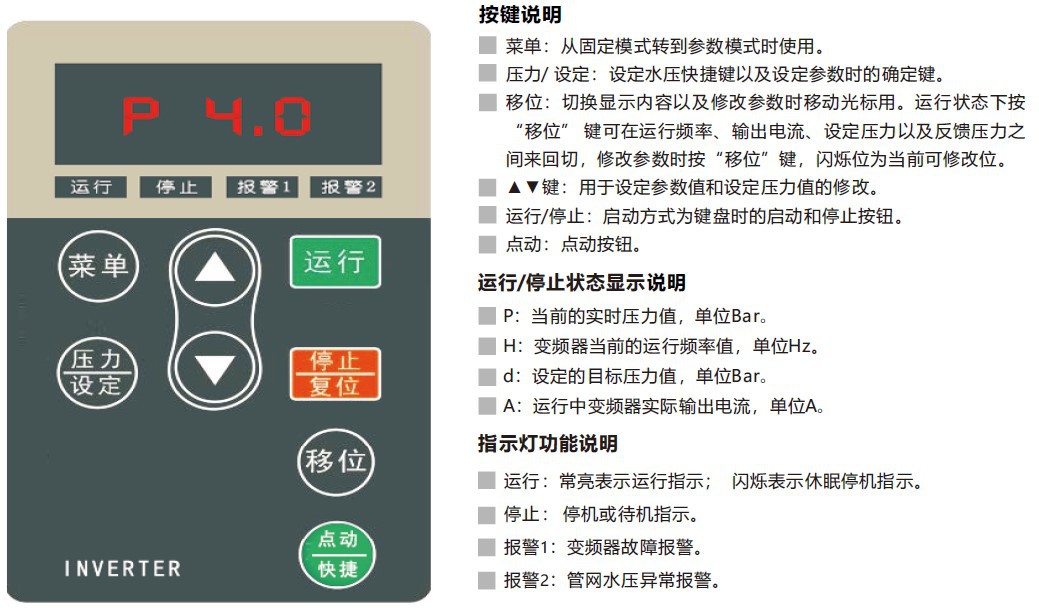

　　操作界面

　　使用步骤

　　一、准备工作

　　1、装进出水管且固定设备。将本设备置于水平基座上，按照安装示意图对接好本设备的进出水口后，最后将本设备用地脚螺丝固定好。室内安装的应确保通风，不能过于潮湿，并且保证周围没有易燃易爆的气体或液体等;非室内安装必须有可靠的遮蔽装置以防设备被暴淋暴晒而影响使用寿命。

　　2、接电线。根据设备的电压和相数接好电线(单相的自带国标三角插头)。无论是单相还是三相都应该有可靠的接地线和漏电保护装置以确保人身和财产安全。

　　3、灌水排气。若设备进水水源有压力，直接打开进水阀门，关闭出水口阀门，打开水泵的排气阀直到有水流出为止;若设备从低位水源吸水，需从水泵的排气阀或者进水口管上预装的灌水三通管位置重复灌水直到灌满为止。低位水源吸水时，建议在设备进水前安装引流罐。

　　二、投入运行

　　1、上电运行。以上三项准备工作都完成后，方可上电运行。本设备默认开通了上电运行功能，通电便可全自动运行。

　　2、设置压力。若您发现压力不足或者压力过高，您只需长按操作面板上的“压力/设定”键约2秒，待屏幕闪烁显示当前设定压力值时，按上下方向键将此数值更改到您需要的数值，然后再次按“压力/设定”键即可保存设定。本设备显示数值的单位为Bar和公斤/cm²。

　　3、投入运行。压力设定完成后，设备便根据设定压力值进入全自动运行状态，无需人为看管。
