一、





 用途及使用范围  18669895723

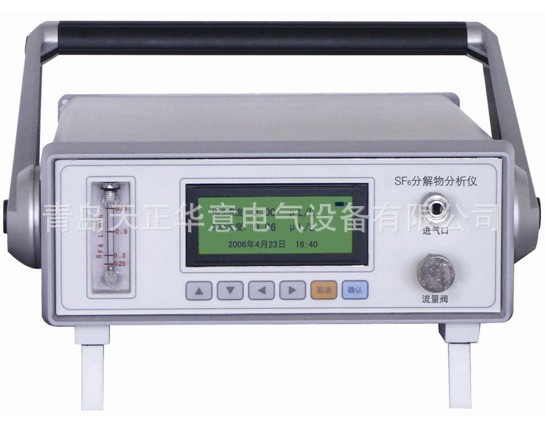

SF6气体检测装置，通过同时监测SO2、H2S和CO三种分解物，能在现场快速地检测、判断SF6电气设备（断路器、互感器、变压器、GIS和套管等）内部的早期故障。

本仪器可广泛适用于电力、铁路、冶金和石化行业的SF6电气设备。

二、 概述

SF6电气设备的故障分为本体内部故障和操作机构故障；本体内部涉及固体绝缘的故障对设备的安全威胁最大，其内部故障可分为放电和过热两大类，放电型故障又分为悬浮电位放电、对地放电和匝层间放电。

目前国内外常用的电器试验一般都要在停电状态下进行，且对危及安全最大的绝缘却显得检出率很低。本公司生产的SF6分解物测试仪为智能化一起，其灵敏度高、稳定性、操作方便，能根据检测出的浓度自动进行诊断并提出处理意见，为SF6电气设备内部故障的早期检出提供了简便有效的手段。

三、 性能指标

1. 1. 最小检知量：0.1ppm

2. 2. 稳定性：温度变化20℃~40℃时，最大零点飘移≤±0.1ppm

3. 3. 准确度： 测量≤2ppm时，误差≤±0.1ppm

测量〉2ppm时，误差≤±0.2ppm

1. 4. 测量范围： SO₂：0～100μL/L

H₂S：0～100μL/L

CO： 0～1000μL/L

1. 5. 测量允许差：SO₂≤10μL/L,±1μL/L；SO₂>10μL/L,±10％，

                    H₂S≤10μL/L,±1μL/L；H₂S>10μL/L,±10％

             CO≤50μL/L,±4μL/L；CO>50μL/L,±8％

1. 6. 重复性：   SO₂≤10μL/L,±0.5μL/L；SO₂>10μL/L,±5％，

                   H₂S≤10μL/L,±0.5μL/L；H₂S>10μL/L,±5％

            CO≤50μL/L,±2μL/L；CO>50μL/L,±4％

7. 分辨率：SO₂≤0.1μL/L，H₂S≤0.1μL/L，CO≤1μL/L

8. 响应时间：最大不得超过5min。

9. 压力：仪器管道承受压力不少于1MPa。

10. 温度范围：－40℃~＋50 ℃

11. 湿度范围：≤95%RH

12. 大气压力：86kPa~106kPa

13. 自备电源：内置充电电池，充满后可连续工作10小时以上

14. 外形：252×310×98mm

15. 重量：2.5kG

16. 通讯：RS232
